(PCB電路板表面處理工藝)沉金板與鍍金板的區別
時間:2019-01-11瀏覽次數:3585 作者:協誠達電子
PCB電路板 沉金工藝與鍍金工藝的區別
PCB電路板沉金采用的是化學沉積的方法,,通過化學氧化還原反應的方法生成一層鍍層,,一般厚度較厚,是化學鎳金金層沉積方法的一種,,可以達到較厚的金層,。
鍍金采用的是電解的原理,也叫電鍍方式,。其他金屬表面處理也多數采用的是電鍍方式,。
在實際產品應用中,90%的金板是沉金板,,因為鍍金板焊接性差是他的致命缺點,,也是導致很多公司放棄鍍金工藝的直接原因!
PCB電路板沉金工藝在印制線路表面上沉積顏色穩定,,光亮度好,,鍍層平整,可焊性良好的鎳金鍍層,?;究煞譃樗膫€階段:前處理(除油,微蝕,,活化,、后浸),沉鎳,,沉金,,后處理(廢金水洗,DI水洗,,烘干),。沉金厚度在0.025-0.1um間,。
金應用于電路板表面處理,因為金的導電性強,,抗氧化性好,,壽命長,一般應用如按鍵板,,金手指板等,,而鍍金板與沉金板最根本的區別在于,鍍金是硬金(耐磨),,沉金是軟金(不耐磨),。

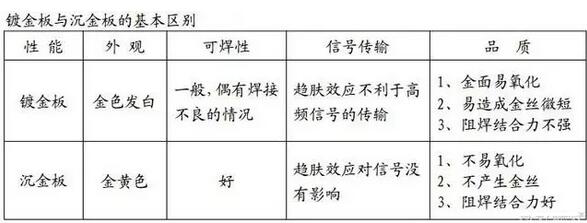

1、沉金與鍍金所形成的晶體結構不一樣,,沉金對于金的厚度比鍍金要厚很多,,沉金會呈金[敏感詞],較鍍金來說更黃(這是區分鍍金和沉金的方法之一),,鍍金的會稍微發白(鎳的顏色),。
2、沉金與鍍金所形成的晶體結構不一樣,,沉金相對鍍金來說更容易焊接,,不會造成焊接不良。沉金板的應力更易控制,,對有邦定的產品而言,更有利于邦定的加工,。同時也正因為沉金比鍍金軟,,所以沉金板做金手指不耐磨(沉金板的缺點)。
3,、沉金板只有焊盤上有鎳金,,趨膚效應中信號的傳輸是在銅層不會對信號有影響。
4,、沉金較鍍金來說晶體結構更致密,,不易產成氧化。
5,、隨著電路板加工精度要求越來越高,,線寬、間距已經到了0.1mm以下,。鍍金則容易產生金絲短路,。沉金板只有焊盤上有鎳金,所以不容易產成金絲短路,。
6,、沉金板只有焊盤上有鎳金,,所以線路上的阻焊與銅層的結合更牢固。工程在作補償時不會對間距產生影響,。
7,、對于要求較高的板子,平整度要求要好,,一般就采用沉金,,沉金一般不會出現組裝后的黑墊現象。沉金板的平整性與使用壽命較鍍金板要好,。
